Questão de Engenharia Civil — Vigas — VUNESP 2020

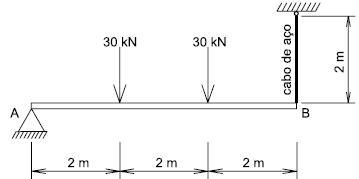

A viga da figura está apoiada na extremidade A e pendurada por um cabo de aço vertical na extremidade B. A área de seção transversal do cabo é 5 cm2 e o módulo de elasticidade do aço é 200 GPa. O alongamento do cabo é

1. A0,10 mm.
2. B0,20 mm.
3. C0,30 mm.
4. D0,60 mm.
5. E0,90 mm.
