Questão de Engenharia Elétrica — Dispositivos de Proteção (Disjuntor, DR e DPS) — VUNESP 2021
Engenharia ElétricaDispositivos de Proteção (Disjuntor, DR e DPS)
- Código
- vu147228
- Banca
- VUNESP
- Órgão
- CODEN
- Ano
- 2021
- Cargo
- Elet ( )

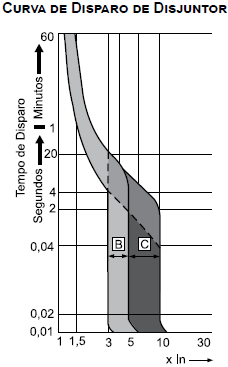

Considere a figura a seguir, que representa a curva de disparo de disjuntores termomagnéticos. Para proteger adequadamente o circuito alimentador de um motor trifásico que opera com corrente nominal de 55 A, Fator de Potência igual a 0,85 e apresenta relação Ip/In igual a 8, o disjuntor mais adequado dentre as alternativas a seguir é:
- ACorrente Nominal = 50 A ; Curva B.
- BCorrente Nominal = 50 A ; Curva C.
- CCorrente Nominal = 63 A ; Curva B.
- DCorrente Nominal = 63 A ; Curva C.
- ECorrente Nominal = 40 A ; Curva C.
