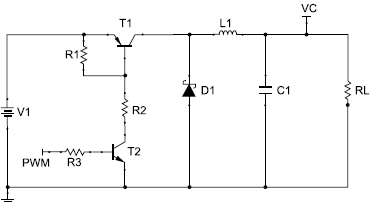

A topologia, ou arranjo típico de componentes, para uma fonte de alimentação chaveada regulada é mostrada na figura a seguir. Sabe-se que V1 é a tensão externa de alimentação, RL é a carga que será alimentada pela fonte, VC é a medida da tensão instantânea aplicada à carga, e PWM o sinal que controla o disparo do transistor T2 e T1. Sobre esse circuito é correto afirmar que se trata de uma fonte tipo
- ABoost, que aplica à carga uma tensão menor do que a tensão de entrada V1, dependendo do duty-cycle, ou ciclo de trabalho, do sinal PWM aplicado.
- BBuck, que aplica à carga uma tensão menor do que a tensão de entrada V1, dependendo do duty-cycle, ou ciclo de trabalho, do sinal PWM aplicado.
- CBuck, que aplica à carga uma tensão maior do que a tensão de entrada V1, dependendo do duty-cycle, ou ciclo de trabalho, do sinal PWM aplicado.
- DBoost, que aplica à carga uma tensão maior do que a tensão de entrada V1, dependendo do duty-cycle, ou ciclo de trabalho, do sinal PWM aplicado.
- EBuck-Boost, que aplica à carga uma tensão maior ou menor do que a tensão de entrada V1, dependendo do duty-cycle, ou ciclo de trabalho, do sinal PWM aplicado.
