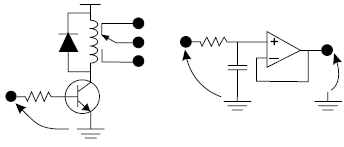

Na figura a seguir, são mostrados dois circuitos eletrônicos típicos.
Sobre os circuitos da esquerda e da direita, respectivamente, é correto afirmar que se tratam de
- Aum circuito com relé para acionamento de um transistor MOSFET e um de circuito demultiplexador analógico, que alimenta uma carga R-C.
- Bum circuito com transistor PNP operando como amplificador linear para acionamento de um transformador e de um circuito passa-faixa com um inversor com uma porta lógica NOT.
- Cum circuito com transistor NPN operando como amplificador linear para acionamento de um transformador e de um circuito inversor com um porta lógica NOT.
- Dum circuito com transistor PNP operando como chave para acionamento de um relé e de um circuito de filtro passa-alta com um amplificador operacional.
- Eum circuito com transistor NPN operando como chave para acionamento de um relé e de um circuito de filtro passa-baixa com um amplificador operacional.
