Questão de Arquitetura — Estruturas de Concreto — VUNESP 2021
ArquiteturaEstruturas de Concreto
- Código
- vu148824
- Banca
- VUNESP
- Órgão
- Pref Jaguariúna
- Ano
- 2021
- Cargo
- Arqt ( )

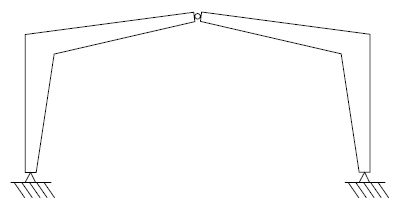

Para cobrir uma quadra poliesportiva, foi proposta uma estrutura formada por elementos transversais principais, equidistantes, cujo esquema estrutural, apresentado, de forma simplificada, na figura a seguir, é formado por dois tramos pré-fabricados em concreto armado unidos na região da cumeeira por uma rótula e cujos apoios nas fundações são vínculos duplos, que resistem a esforços verticais e horizontais. O esquema do elemento estrutural apresentado na figura pode ser caracterizado como
- Aviga biapoiada engastada, que é uma estrutura hiperestática, isto é, seus vínculos oferecem um número de reações mais que suficiente para que a estrutura seja estável.
- Bviga biapoiada engastada, que é uma estrutura isostática, isto é, seus vínculos oferecem apenas o número de reações suficiente e necessário para que a estrutura seja estável.
- Cpórtico triarticulado, que é uma estrutura isostática, isto é, seus vínculos oferecem apenas o número de reações suficiente e necessário para que a estrutura seja estável.
- Dpórtico engastado livre, que é uma estrutura isostática, isto é, seus vínculos oferecem apenas o número de reações suficiente e necessário para que a estrutura seja estável.
- Epórtico triarticulado, que é uma estrutura hiperestática, isto é, seus vínculos oferecem um número de reações mais que suficiente para que a estrutura seja estável.
