Questão de Engenharia Civil — Vigas — VUNESP 2022

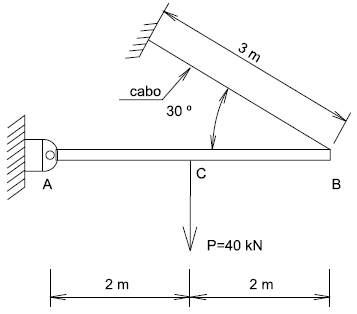

A viga rígida da figura está apoiada no ponto A e pendurada no ponto B por meio de um cabo de aço com área da seção transversal de 2 cm2.   Se o módulo de elasticidade do aço é 200 GPa, então, após aplicação de uma carga concentrada de 40 kN no ponto C, o cabo sofre o alongamento de

1. A8 mm.
2. B6 mm.
3. C5 mm.
4. D3 mm.
5. E2 mm.
