Questão de Engenharia Civil — Vigas — VUNESP 2022

Engenharia CivilVigas
Código
vu151724
Banca
VUNESP
Órgão
Pref Jundiaí
Ano
2022
Cargo
Eng ( )

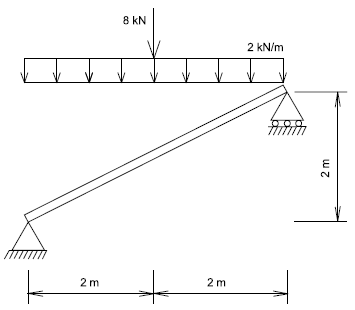

A viga inclinada da figura está submetida a uma carga concentrada de 8 kN e a uma carga uniformemente distribuída de 2 kN/m.   O momento fletor máximo que atua nessa viga é deImagem associada para resolução da questão
  1. A4 kNm.
  2. B8 kNm.
  3. C12 kNm.
  4. D22 kNm.
  5. E36 kNm.
Revelar gabarito e comentário

GabaritoC — 12 kNm.

Link permanente: /questoes/vu151724
