Questão de Engenharia Mecânica — Resistência dos Materiais — VUNESP 2022

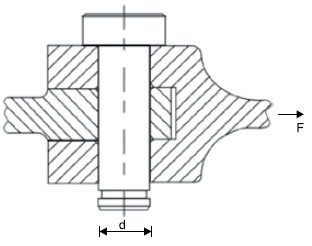

A estrutura pinada deverá suportar uma carga de 48,6 kN. Sabendo-se que o critério limite para este dimensionamento é o cisalhamento do pino, a tensão limite de cisalhamento do pino é de 200 MPa e que o coeficiente de segurança deverá ser igual a 2, qual é o diâmetro mínimo do pino a ser utilizado?   Utilizar $\pi$=3

1. A23 mm.
2. B20 mm.
3. C18 mm.
4. D15 mm.
5. E12 mm.
