Questão de Engenharia Mecânica — Microestruturas e Transformações de Fases — VUNESP 2022

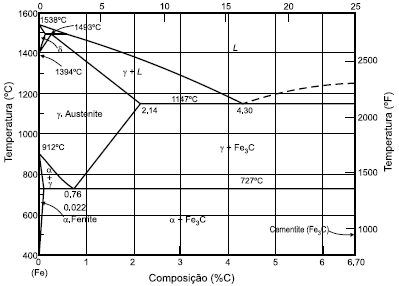

Ligas metálicas são a junção de dois ou mais elementos químicos. A finalidade dessa mistura de elementos é obter propriedades que um elemento químico só não conseguiria. A figura a seguir mostra o diagrama de fases da liga Fe-Fe3C, que é o diagrama típicos dos aços e ferros fundidos. Para um aço ABNT 1050, assinale a alternativa que apresenta a quantidade de cada fase presente na microestrutura logo abaixo do patamar de 727ºC.

1. A93% de Fe3C; 7% de α
2. B14% de Fe3C; 86% de α
3. C7% de Fe3C; 93% de α
4. D83% de α; 17% de γ
5. E7% de α; 93% de γ
