Questão de Desenho Técnico — NBR 17068 - Desenho Técnico: Requisitos para a Representação de Dimensões e Tolerâncias — VUNESP 2022

Desenho TécnicoNBR 17068 - Desenho Técnico: Requisitos para a Representação de Dimensões e Tolerâncias
Código
vu158254
Banca
VUNESP
Órgão
ALESP
Ano
2022
Cargo
Ana Leg ( )

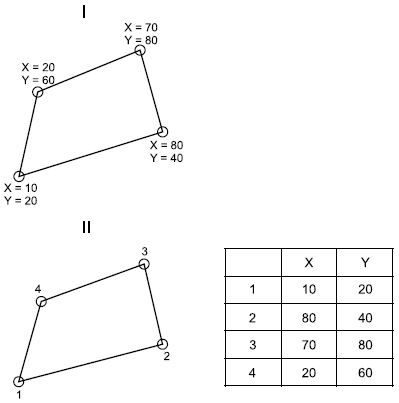

Considere as figuras a seguir, extraídas da NBR 10 126 – Cotagem em desenho técnico – Procedimento – e as definições constantes dessa norma técnica.



Imagem associada para resolução da questão

I e II são exemplos do emprego de cotagem

  1. Amatricial, sendo apenas I aplicável a desenhos técnicos.
  2. Bmatricial, sendo ambas as formas conformes à norma técnica.
  3. CI por coordenadas e II matricial, sendo ambas as formas conformes à norma técnica.
  4. Dpor coordenadas, sendo apenas I aplicável a desenhos técnicos.
  5. Epor coordenadas, sendo ambas as formas conformes à norma técnica.
Revelar gabarito e comentário

GabaritoE — por coordenadas, sendo ambas as formas conformes à norma técnica.
