Questão de Engenharia Civil — Eletrotécnica — VUNESP 2026

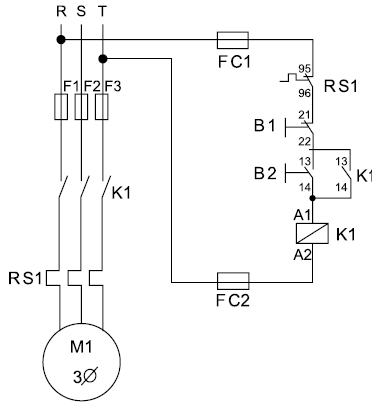

Considere o diagrama do circuito de acionamento de um motor de indução trifásico mostrado na figura a seguir: (Arquivo pessoal; imagem usada com autorização)   Ao ser acionada a botoeira que liga o circuito de comando do motor, ocorre o acionamento do contator K1. Quando a botoeira que liga o comando do motor é solta, o contator é desligado. Diante do comportamento exposto, o defeito presente no circuito é

1. AFC1 queimado.
2. BRS1 desarmado.
3. Cbotoeira B2 em curto-circuito.
4. Dbotoeira B1 aberta.
5. Econtato auxiliar 13-14 de K1 isolado.
