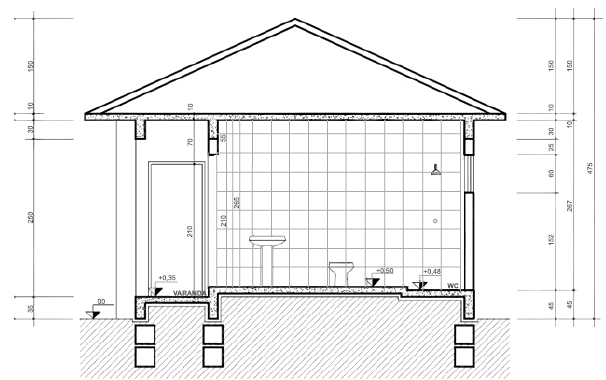

Considere a imagem a seguir, que representa um corte transversal de uma pequena moradia rural, passando pelo banheiro:
(Iran J.O.S. Silva e Késia O.S. Miranda, Apostila de desenho técnico)
A partir da interpretação do desenho, é correto afirmar que
- Asão utilizadas fundações profundas, em alvenaria.
- Bo banheiro é dotado de laje de forro, porém a varanda não.
- Cas vigas que estruturam a laje servem também de vergas para portas e janelas.
- Dsão definidos três níveis diferentes da edificação: para a varanda, para o piso do banheiro e para o piso do boxe.
- Ea cumeeira está deslocada em relação ao eixo central longitudinal da laje de forro, que é estruturada por duas vigas de borda.
