Questão de Engenharia Civil — Treliças — VUNESP 2026

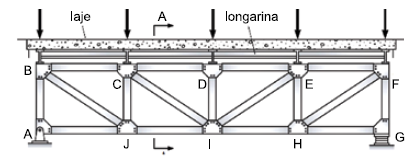

Considere a imagem a seguir, na qual é representada uma treliça plana, simplesmente apoiada no ponto G e duplamente vinculada no ponto A, que recebe cargas verticais de igual intensidade nos nós B, C, D, E e F. O tabuleiro que está apoiado na treliça não desempenha qualquer papel estrutural no que diz respeito a vencer o vão principal A-G. Os nós A a G são considerados, do ponto de vista teórico, articulações que não oferecem engaste às barras da treliça.   As cargas verticais indicadas produzem, nas barras C-D, C-I e J-I, esforços, respectivamente, de

1. Acompressão, compressão e tração.
2. Bcompressão, tração e tração.
3. Ctração, compressão e compressão.
4. Dtração, compressão e tração.
5. Etração, tração e compressão.
