Questão de Física — Geral — VUNESP 2026

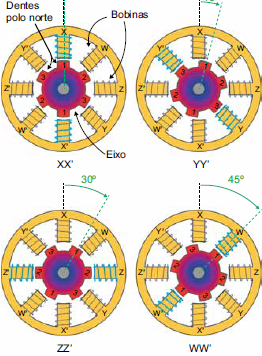

Leia o texto para responder à questão.   O motor de passo é um tipo especial de motor elétrico que utiliza pares de bobinas magnéticas capazes de rotacionar o eixo do motor de acordo com a corrente fornecida às bobinas. O eixo do motor representado nas imagens é confeccionado com um conjunto de dentes, e cada dente possui polaridade magnética norte. Os pares de bobinas são acionados em sequência, resultando no alinhamento dos dentes do eixo aos pares acionados. As imagens ilustram uma sucessão de acionamentos, XX’, YY’, ZZ’ e WW’. Esses acionamentos fazem com que o eixo gire no sentido horário.   Cada vez que um par de bobinas é acionado, o eixo do motor realiza o movimento de 1 passo. No motor ilustrado nas imagens, cada passo equivale a um deslocamento angular de 15º.   As bobinas do motor funcionam como eletroímãs e, a cada vez que são acionadas, uma corrente as percorre, criando campos magnéticos que atraem os dentes do eixo. Considere que, após o acionamento WW’ representado na figura, as bobinas XX’ sejam acionadas novamente para que os dentes de numeração 3 sejam atraídos por elas. Sabendo que o campo magnético no interior das bobinas aponta do polo sul para o polo norte, as orientações dos campos magnéticos no interior das bobinas X e X’ devem ser, respectivamente:

1. A→ e ←
2. B↓ e ↑
3. C← e →
4. D↑ e ↓
5. E↑ e ↑
