Questão de Arquitetura — Estruturas de Concreto — VUNESP 2023
ArquiteturaEstruturas de Concreto
- Código
- vu170611
- Banca
- VUNESP
- Órgão
- Pref GRU
- Ano
- 2023
- Cargo
- Arqt ( )

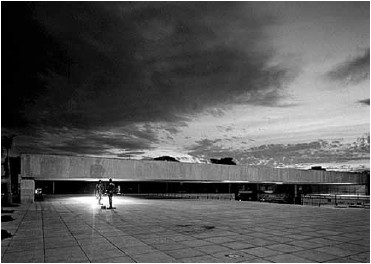

A “pedra no céu”, elemento externo principal do edifício do MUBE (imagem a seguir), cujo projeto é de autoria de Paulo Mendes da Rocha, é uma estrutura constituída por um conjunto de vigas protendidas apoiadas em articulações freyssinet, em uma extremidade, e em articulações móveis de neoprene na outra extremidade. Esse conjunto de apoios transmite as cargas verticais a um longo pilar de apoio ao mesmo tempo que permite, em uma das extremidades, movimentações horizontais das vigas, decorrentes da variação dimensional da estrutura devido a variações de temperatura, e permite também o giro, nos apoios, decorrente das deformações lentas da própria estrutura. (Foto: Nelson Kon) Em uma estrutura desse tipo, os maiores esforços solicitantes são
- Aos momentos fletores e as cortantes no centro do vão.
- Bos momentos fletores e as forças normais no centro do vão.
- Cas cortantes no centro do vão e os momentos fletores junto aos apoios.
- Dos momentos fletores no centro do vão e as cortantes junto aos apoios.
- Eas forças normais no centro do vão e os momentos fletores junto aos apoios.
