Questão de Design e Artes Gráficas — Geral — VUNESP 2023

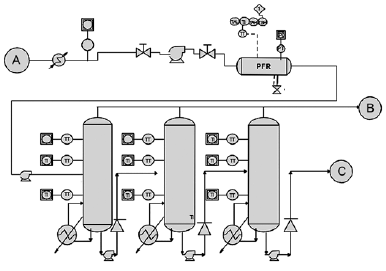

Observe a figura a seguir: A partir da figura apresentada, um exemplo de Desenho de Tubulação e Instrumentação (P&ID, de sua estrutura, distribuição dos elementos, indicatividade de fluxo e símbolos, identifique qual processo está representado no diagrama.

1. ASistema de geração de energia.
2. BProcesso de ebulição de água.
3. CProcesso de evaporação da água.
4. DSistema de ar condicionado.
5. ESistema de Redução Catalítica/Controle de emissões.
