Questão de Engenharia Civil — Instalações Elétricas — VUNESP 2023

Engenharia CivilInstalações Elétricas
Código
vu178457
Banca
VUNESP
Órgão
Pref Peruíbe
Ano
2023
Cargo
Eng ( )

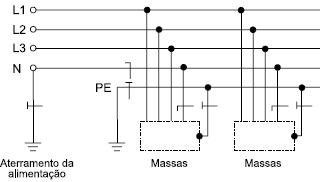

Considere o esquema de aterramento da figura, utilizado no projeto de instalações elétricas prediais.   A figura representa o esquema de aterramento do tipoImagem associada para resolução da questão
  1. AIT, no qual todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através de impedância.
  2. BTN-C, no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.
  3. CTT, o qual possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distinto(s) do eletrodo de aterramento da alimentação.
  4. DTN-S, no qual o condutor neutro e o condutor de proteção são distintos.
  5. ETN-C-S, no qual as funções de neutro e de proteção são combinadas em um único condutor, em parte do esquema.
Revelar gabarito e comentário

GabaritoC — TT, o qual possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distinto(s) do eletrodo de aterramento da alimentação.
