Questão de Engenharia Civil — Vigas — VUNESP 2023

Engenharia CivilVigas
Código
vu178620
Banca
VUNESP
Órgão
Pref Taubaté
Ano
2023
Cargo
Eng ( )

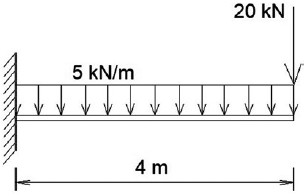

A viga engastada da figura está submetida a uma carga uniformemente distribuída de 5 kN/m em todo o seu vão de 4 m e a uma carga concentrada de 20 kN na extremidade livre.   O momento fletor máximo que ocorre no engastamento é, em módulo,Imagem associada para resolução da questão
  1. A60 kNm.
  2. B90 kNm.
  3. C120 kNm.
  4. D150 kNm.
  5. E180 kNm.
Revelar gabarito e comentário

GabaritoC — 120 kNm.
