Questão de Engenharia Civil — Treliças — VUNESP 2023

Engenharia CivilTreliças
Código
vu178622
Banca
VUNESP
Órgão
Pref Taubaté
Ano
2023
Cargo
Eng ( )

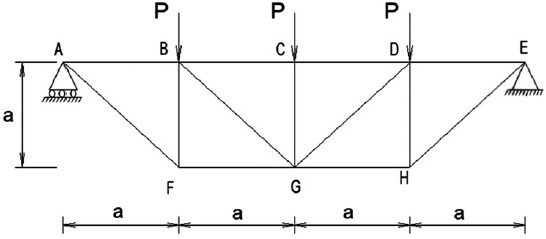

Considere a treliça de aço da figura a seguir submetida à carga concentrada P nos nós B, C e D.



Imagem associada para resolução da questão



Às barras comprimidas da treliça são, respectivamente,

  1. AAB, BC, CD, DE, BF, CG, DH.
  2. BAB, BC, CD, DE, AF, FG, HE.
  3. CAF, FG, GH, HE, BG, GD.
  4. DAF, BG, CD, GD, HE.
  5. EAF, BF, CG, DH, HE.
Revelar gabarito e comentário

GabaritoA — AB, BC, CD, DE, BF, CG, DH.

Link permanente: /questoes/vu178622
