Questão de Engenharia Civil — Treliças — VUNESP 2023

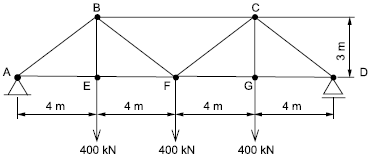

A treliça de aço da figura a seguir está submetida a três cargas concentradas de 400 kN. (Arquivo pessoal; imagem usada com autorização)   Se o módulo de elasticidade do aço é 200 GPa e a área da seção transversal das barras é 20 cm2, então, o encurtamento da barra AB e o alongamento da barra AE são, respectivamente, em milímetros,

1. A15,0 e 12,0.
2. B17,5 e 15,0.
3. C20,0 e 18,0.
4. D12,5 e 8,0.
5. E25,0 e 16,0.
