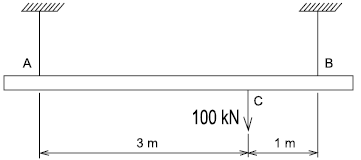

A viga da figura a seguir é suportada por dois cabos de aço nos pontos A e B e submetida a uma carga concentrada de 100 kN no ponto C.
(Arquivo pessoal; imagem usada com autorização)
Se a área da seção transversal dos cabos é 5 cm2, as tensões de tração nos cabos A e B são, respectivamente, em MPa,
- A20 e 80.
- B50 e 150.
- C5 e 15.
- D10 e 50.
- E40 e 100.
