Questão de Engenharia Civil — Vigas — VUNESP 2023

Engenharia CivilVigas
Código
vu178731
Banca
VUNESP
Órgão
TRF 3
Ano
2023
Cargo
TJ TRF3

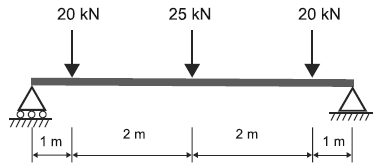

Considere a viga, a seguir, de 6 metros de comprimento e projetada para suportar três cargas concentradas, respectivamente, de 20 kN, 25 kN e 20 kN.



Imagem associada para resolução da questão

(Arquivo pessoal; imagem usada com autorização)



O momento fletor no meio do vão da viga, em kNm, é

  1. A45,7.
  2. B170,2.
  3. C50,5.
  4. D102,7.
  5. E57,5.
Revelar gabarito e comentário

GabaritoE — 57,5.
