Questão de Engenharia Elétrica — Teoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc) — VUNESP 2023
Engenharia ElétricaTeoremas (Thevenin, Norton, Ponte de Wheatstone; Transf. Estrela-Triângulo; etc)
- Código
- vu179323
- Banca
- VUNESP
- Órgão
- EPC
- Ano
- 2023
- Cargo
- Tec ( )

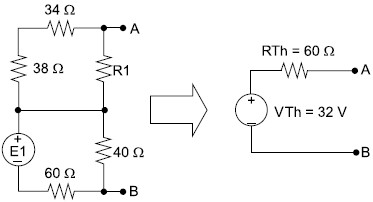

Considere o diagrama da figura a seguir.
Os valores de R1 e E1 que validam o circuito equivalente de Thevenín apresentado são, respectivamente:
- AR1 = 72 Ω e E1 = 64 V.
- BR1 = 72 Ω e E1 = 80 V.
- CR1 = 36 Ω e E1 = 48 V.
- DR1 = 64 Ω e E1 = 80 V.
- ER1 = 36 Ω e E1 = 96 V.
