Questão de Engenharia Civil — Desenho Técnico — VUNESP 2023

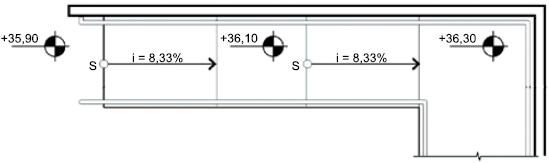

Considere a ilustração a seguir, extraída da NBR 6 492, que representa uma rampa de acesso, com dois trechos em rampa separados por um patamar. Pelos dados do desenho, e considerando que se trata de uma representação esquemática e sem escala, cada um dos trechos que vence desnível de 20 cm teria comprimento, arredondado para duas casas decimais, igual a

1. A1,50 m.
2. B1,20 m.
3. C1,67 m.
4. D3,00 m.
5. E2,40 m.
