Questão de Engenharia Elétrica — Diodos (Retificador, Zener, Schottky, LED) — VUNESP 2023

Engenharia ElétricaDiodos (Retificador, Zener, Schottky, LED)
Código
vu179591
Banca
VUNESP
Órgão
DPE SP
Ano
2023
Cargo
AgDP ( )

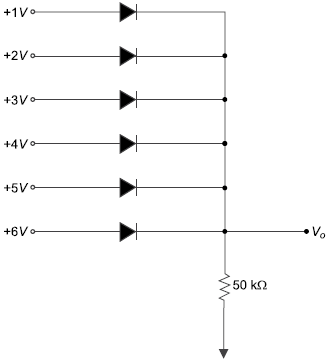

Considere o circuito da figura a seguir em que todos os dispositivos são ideais. A potência dissipada no resistor de 50 kΩ éImagem associada para resolução da questão
  1. A0,02 mW.
  2. B0,18 mW.
  3. C0,50 mW.
  4. D0,72 mW.
  5. E8,82 mW.
Revelar gabarito e comentário

GabaritoD — 0,72 mW.

Link permanente: /questoes/vu179591
