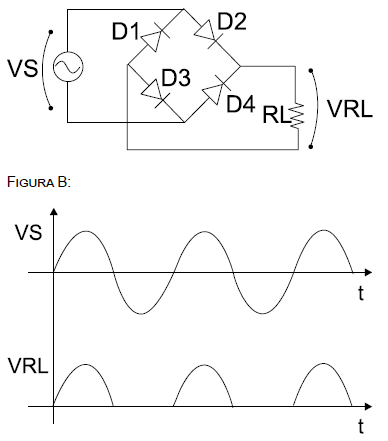

Observe as figuras a seguir:   Um equipamento elétrico está apresentando defeito na fonte de alimentação. Foi feita uma análise do circuito apresentado na figura A, no qual foram monitorados dois sinais, a tensão VS (tensão de alimentação da rede) e a tensão VRL (tensão sobre a carga RL). Os sinais monitorados estão representados na figura B.   Com base nos dados informados, quais seriam os componentes defeituosos?

1. AD1, D2.
2. BD2, D3.
3. CD3, D4.
4. DD1, D3.
5. ED1, D4.
