Questão de Engenharia Elétrica — Outros Temas Relacionados à Engenharia Elétrica — VUNESP 2023

Engenharia ElétricaOutros Temas Relacionados à Engenharia Elétrica
Código
vu179654
Banca
VUNESP
Órgão
Pref Guararapes
Ano
2023
Cargo
SE ( )

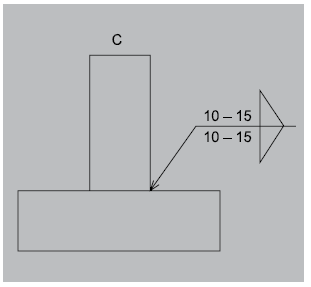

Considere a simbologia :



Imagem associada para resolução da questão

(Disponível em: fihttp://desenhotecnicoi.blogspot.com/2020/)



Nos desenhos técnicos, a simbologia de soldagem diz respeito à representação gráfica de todas as informações que são necessárias ao desenvolvimento do trabalho dos profissionais da área. Selecione a alternativa que corresponde a essas informações.

  1. AUm cordão de solda em ângulo, aplicado apenas num lado da peça, o cordão de solda tem 10 mm (horizontal) e a outra 15 mm (vertical).
  2. BUma solda em ângulo nos dois lados da peça, o cordão de solda tem 10 mm (vertical) e a outra 15 mm (horizontal).
  3. CUma solda em ângulo nos dois lados da peça, o cordão de solda tem 10 mm de comprimento e 15 mm de espaçamento.
  4. DSoldagem por pontos de resistência com solda em ambos os lados da peça a uma distância de 10 a 15 mm.
Revelar gabarito e comentário

GabaritoA — Um cordão de solda em ângulo, aplicado apenas num lado da peça, o cordão de solda tem 10 mm (horizontal) e a outra 15 mm (vertical).

Link permanente: /questoes/vu179654
