Questão de Engenharia Elétrica — Solar Fotovoltaica — VUNESP 2023
Engenharia ElétricaSolar Fotovoltaica
- Código
- vu179757
- Banca
- VUNESP
- Órgão
- TRF 3
- Ano
- 2023
- Cargo
- AJ TRF3

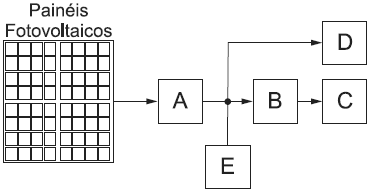

Considere o diagrama de blocos de um sistema de geração fotovoltaico isolado, mostrado na figura a seguir:
(Arquivo pessoal. Imagem usada com autorização.)
Os blocos A, B, C, D e E são, respectivamente:
- Ainversor, controlador de carga, baterias, carga CA, carga CC.
- Bcontrolador de carga, inversor, carga CA, carga CC, baterias.
- Ccontrolador de carga, baterias, carga CC, carga CA, inversor.
- Dinversor, baterias, carga CC, carga CA, controlador de carga.
- Econtrolador de carga, inversor, carga CC, carga CA, baterias.
