Questão de Engenharia Elétrica — Circuitos Trifásicos — VUNESP 2023
Engenharia ElétricaCircuitos Trifásicos
- Código
- vu179766
- Banca
- VUNESP
- Órgão
- TRF 3
- Ano
- 2023
- Cargo
- AJ TRF3

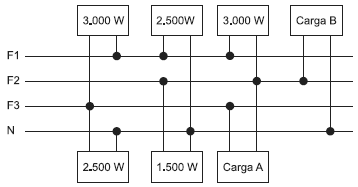

A figura a seguir mostra um quadro de distribuição no qual as cargas presentes são puramente resistivas. O valor da tensão de linha é 220 V.
(Arquivo pessoal. Imagem usada com autorização.)
Os valores de Carga A e Carga B que tornam a carga do referido quadro perfeitamente equilibrada são, respectivamente:
- ACarga A = 3.000 W e Carga B = 1.500 W.
- BCarga A = 2.000 W e Carga B = 3.500 W.
- CCarga A = 1.000 W e Carga B = 3.000 W.
- DCarga A = 3.000 W e Carga B = 1.000 W.
- ECarga A = 2.500 W e Carga B = 1.000 W.
