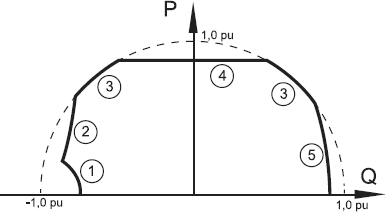

Um projeto de instalação elétrica prevê a instalação de um gerador síncrono acionado por motor Diesel, e que tem sua curva de capacidade esboçada na figura a seguir.
(Arquivo pessoal. Imagem usada com autorização.)
De acordo com a figura, o limite de potência da máquina primária, limite de corrente de estator, limite de máxima corrente de excitação e limite prático de estabilidade do gerador síncrono estão representados, respectivamente, por:
- A4, 3, 5, 2.
- B5, 4, 1, 3.
- C4, 3, 1, 5.
- D3, 2, 4, 1.
- E5, 4, 3, 2.
