Questão de Engenharia Civil — Softwares Aplicados à Engenharia Civil (AutoCAD, Sketchup, BIM, etc.) — VUNESP 2023

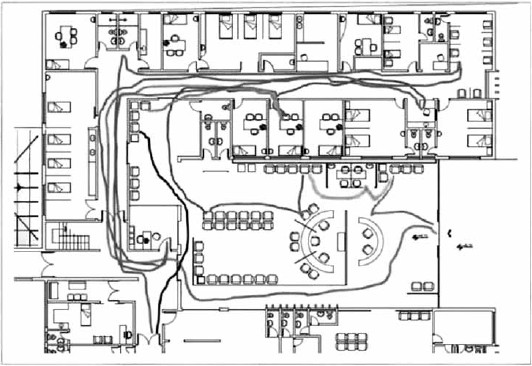

Para planejar as instalações do canteiro de uma obra pública municipal, o layout será analisado considerando-se seus fluxos internos. Inicialmente, será necessário esboçar o processo de movimentação existente (conforme exemplo da imagem a seguir, que mostra a aplicação do método aos fluxos de uma unidade de saúde) e, em seguida, verificar se há melhorias possíveis no fluxo envolvido. Por meio do traçado de linhas, representa-se o caminho de movimento de equipamentos, trabalhadores, materiais, entre outros. É possível utilizar cores diferentes (que na figura aparecem como tons de cinza), de acordo com a classificação escolhida, para vários materiais, trabalhadores ou meios técnicos e rastrear o deslocamento em momentos diferentes. A análise do resultado permite identificar os comprimentos dos movimentos, número de movimentos e sobreposições e cruzamentos de movimentos. Assim, pode-se identificar movimentos ineficientes e áreas ineficazes, eliminar o número de funcionários e fazer alterações na organização do trabalho ou no layout do canteiro.

(Faveri (2013), através de AMARAL, C.M. (2020) https://repositorio.ufu.br/bitstream/123456789/30759/3/An%C3%A1liseDosFluxos.pdf)

A ferramenta de planejamento descrita é denominada
