Questão de Engenharia Elétrica — Filtros Ativos e Passivos — VUNESP 2023
Engenharia ElétricaFiltros Ativos e Passivos
- Código
- vu179889
- Banca
- VUNESP
- Órgão
- CIJUN
- Ano
- 2023
- Cargo
- Eng Telecom ( )

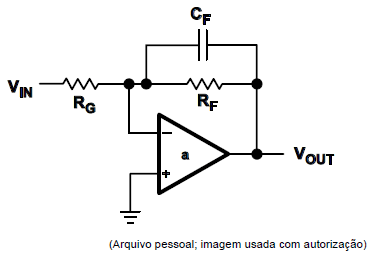

Considere o circuito da figura a seguir em que o amplificador operacional é ideal.
Assinale a alternativa em que se apresenta corretamente o tipo de função de transferência implementada por este circuito e o seu ganho em DC, ou seja, no limite de baixas frequências.
- AFiltro passa-baixas e -{ \large R_F \over R_G}.
- BFiltro passa-baixas e { \large R_F \over R_G}.
- CFiltro passa-altas e 0.
- DFiltro passa-altas e { \large R_G \over R_F}.
- EFiltro passa-altas e -{ \large R_F \over R_G}.
