Questão de Redes de Computadores — QoS (Qualidade do Serviço) — VUNESP 2023

Throughput e interpretação de gráfico de transferência de dados

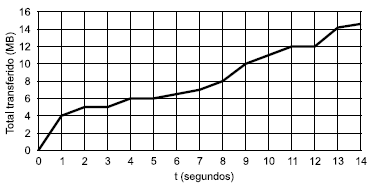

Gabarito: letra C. O throughput, ou vazão, é a taxa efetiva de transmissão de dados, calculada como a quantidade de dados transferidos dividida pelo intervalo de tempo. No gráfico, a curva representa a quantidade total de dados transferidos (em MB) em função do tempo; o throughput em um intervalo é a inclinação da curva nesse intervalo. No intervalo de 11 s a 12 s, a curva permanece horizontal (não há aumento na quantidade de dados), portanto o throughput é zero. As demais alternativas fazem comparações incorretas entre as inclinações dos intervalos.

O throughput, também chamado de vazão, é uma métrica fundamental de desempenho em redes de computadores. Ele mede a taxa efetiva de transmissão de dados, ou seja, quantos bits (ou bytes) são transferidos por unidade de tempo. Em um gráfico que mostra a quantidade total de dados transferidos ao longo do tempo, o throughput em um intervalo específico é dado pela variação da quantidade de dados dividida pela variação do tempo — geometricamente, é a inclinação da curva naquele trecho.

Para interpretar corretamente o gráfico, é essencial entender que:

• Se a curva sobe em um intervalo, há transferência de dados e o throughput é positivo.

• Se a curva permanece horizontal (constante), não há transferência de dados e o throughput é zero.

• Se a curva desce, haveria perda de dados (o que não ocorre neste gráfico, pois a quantidade total nunca decresce).

A inclinação da curva é o elemento-chave: quanto mais íngreme a subida, maior o throughput; quanto mais suave, menor. Uma curva horizontal indica ausência de transferência.

Vamos analisar cada intervalo mencionado nas alternativas, considerando a inclinação da curva:

• 0 s a 1 s: a curva sobe de forma acentuada, indicando alto throughput.

• 5 s a 8 s: a curva sobe de forma moderada, com inclinação menor que a do intervalo inicial.

• 9 s a 11 s: a curva sobe de forma suave, com inclinação ainda menor.

• 11 s a 12 s: a curva permanece horizontal, indicando throughput zero.

A pegadinha da banca está em comparar as inclinações sem calcular os valores exatos. O candidato pode ser tentado a afirmar que o throughput é constante porque a curva nunca decresce, mas isso é um erro: a constância da quantidade total não implica constância da taxa de transferência. A taxa varia conforme a inclinação da curva.

Guarde o critério decisivo: throughput = inclinação da curva. É exatamente essa relação que separa as alternativas corretas das incorretas.

Alternativa A — ❌ Incorreta

Afirma que o throughput do intervalo de 5 s a 8 s é maior que o do intervalo de 9 s a 11 s. No gráfico, a inclinação da curva no intervalo de 5 s a 8 s é menor que a do intervalo de 9 s a 11 s. Portanto, o throughput do primeiro intervalo é menor, não maior. A banca inverteu a relação entre as inclinações.

Alternativa B — ❌ Incorreta

Afirma que o throughput do intervalo de 0 s a 1 s é igual ao do intervalo de 9 s a 11 s. No gráfico, a inclinação da curva no intervalo de 0 s a 1 s é acentuada, enquanto no intervalo de 9 s a 11 s é suave. Portanto, os throughputs são diferentes, sendo o do primeiro intervalo maior. A banca igualou grandezas distintas.

Alternativa C — ✅ Correta ⟵ GABARITO

Afirma que o throughput do intervalo de 11 s a 12 s é igual a 0 (zero). No gráfico, a curva permanece horizontal nesse intervalo, ou seja, não há aumento na quantidade de dados transferidos. Como o throughput é a variação da quantidade de dados dividida pela variação do tempo, e a variação é zero, o throughput é zero. Esta é a única alternativa que interpreta corretamente a inclinação da curva.

Alternativa D — ❌ Incorreta

Afirma que o throughput do intervalo de 0 s a 1 s corresponde ao dobro do throughput do intervalo de 9 s a 11 s. No gráfico, a inclinação da curva no intervalo de 0 s a 1 s é maior que a do intervalo de 9 s a 11 s, mas não necessariamente o dobro. A relação exata depende dos valores do gráfico, que não indicam uma proporção de 2:1. A banca inventou uma proporção sem base na figura.

Alternativa E — ❌ Incorreta

Afirma que o throughput é constante ao longo de todo o período, uma vez que a curva nunca decresce. Isso é um erro conceitual: a curva nunca decrescer significa que a quantidade total de dados nunca diminui, mas a taxa de transferência (throughput) varia conforme a inclinação da curva. Em intervalos com inclinação diferente, o throughput é diferente. A constância da quantidade total não implica constância da taxa.

Gabarito: letra C
