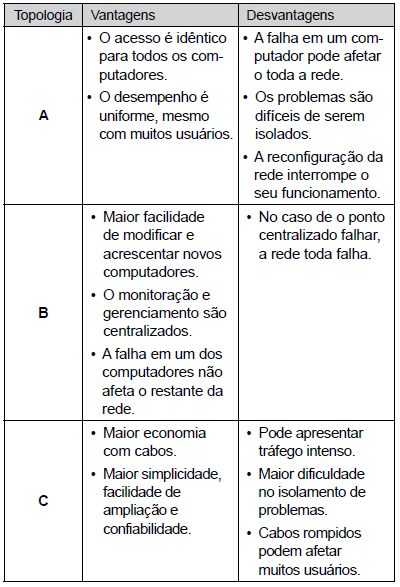

A tabela a seguir apresenta três topologias de rede, A, B e C, relacionando algumas de suas vantagens e desvantagens.
A, B e C são, respectivamente:
GabaritoC — Anel, Estrela e Barramento.
Gabarito: letra C. A tabela descreve, na ordem, as topologias Anel (vantagem: transmissão ordenada e sem colisões; desvantagem: falha de um nó derruba a rede), Estrela (vantagem: falha de um nó não afeta os demais; desvantagem: dependência do nó central) e Barramento (vantagem: simplicidade e baixo custo; desvantagem: colisões e falha do meio derruba toda a rede). A identificação correta exige conhecer as características estruturais e as consequências de falha de cada topologia.
A topologia de rede descreve a forma como os dispositivos (nós) estão interconectados, podendo ser física (layout dos cabos) ou lógica (fluxo dos dados). Cada topologia tem um desenho próprio que determina suas vantagens e desvantagens, especialmente em relação à tolerância a falhas e ao desempenho.
Anel (ring): os nós são conectados em um circuito fechado, e os dados trafegam em uma única direção, passando por cada nó intermediário até o destino. Como cada nó recebe e retransmite o sinal (placas de rede ativas), a falha de um único nó interrompe a comunicação de toda a rede. Para mitigar isso, usam-se anéis duplos (redundância).
Estrela (star): todos os nós se conectam a um dispositivo central (hub, switch ou roteador). A comunicação entre dois nós sempre passa pelo centro. A grande vantagem é que a falha de um nó periférico não afeta os demais; porém, se o nó central falhar, toda a rede fica inoperante. É a topologia mais comum em redes locais modernas.
Barramento (bus): todos os nós compartilham um único meio de transmissão linear (um cabo coaxial, por exemplo). Os dados enviados por um nó se propagam em ambas as direções e são recebidos por todos os outros (multiponto). Como o meio é compartilhado, ocorrem colisões, e o desempenho degrada com o aumento de nós. A falha no barramento derruba toda a rede.
A tabela da questão relaciona vantagens e desvantagens típicas. A pegadinha está em inverter a ordem das topologias, explorando a confusão entre as características de cada uma. Para acertar, é preciso associar corretamente cada descrição à topologia correspondente.
Topologia | Vantagem | Desvantagem |
|---|---|---|
Anel | Transmissão ordenada e sem colisões | Falha de um nó derruba a rede |
Estrela | Falha de um nó não afeta os demais | Dependência do nó central |
Barramento | Simplicidade e baixo custo | Colisões; falha do meio derruba a rede |
Inverte a ordem: coloca Barramento em primeiro, mas a primeira descrição (transmissão em uma única direção, passando por todos os nós) é característica do Anel, não do Barramento. O Barramento tem transmissão bidirecional e compartilhada.
Coloca Barramento em primeiro (errado, como na A) e Anel em terceiro. A terceira descrição (meio compartilhado, colisões) é do Barramento, não do Anel.
A ordem Anel, Estrela e Barramento corresponde exatamente às descrições: (1) transmissão unidirecional com retransmissão por cada nó (Anel); (2) nó central que concentra as comunicações, com falha isolada de um nó não afetando os demais (Estrela); (3) meio compartilhado com colisões e degradação com o aumento de nós (Barramento).
Coloca Barramento em segundo lugar, mas a segunda descrição (nó central) é da Estrela, não do Barramento.
Coloca Estrela em primeiro, mas a primeira descrição (transmissão unidirecional em anel) não corresponde à Estrela, que tem nó central.
Para identificar a topologia pela descrição, foque em duas palavras-chave: "nó central" → Estrela; "meio compartilhado/colisões" → Barramento; "passa por todos os nós/retransmissão" → Anel. Essa associação direta resolve a maioria das questões.
Gabarito: letra C
