Questão de Arquitetura — Representação e Técnicas de Desenho — VUNESP 2024

ArquiteturaRepresentação e Técnicas de Desenho
Código
vu198104
Banca
VUNESP
Órgão
Pref SBC
Ano
2024
Cargo
Proj Arqt ( )

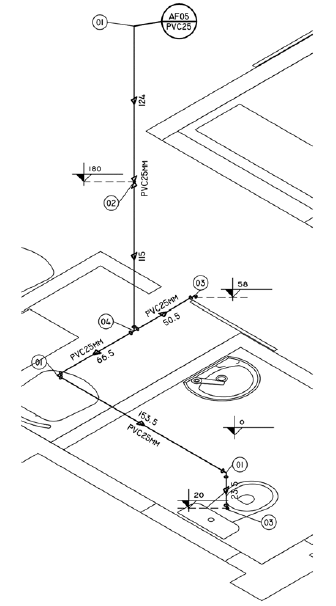

O desenho a seguir, extraído de um projeto de edificação pública da área de saúde, permite visualizar o caminhamento vertical e horizontal de um trecho de instalação hidráulica, contendo informações como diâmetro, comprimento e a posição e o tipo de conexão utilizada, auxiliando, ainda, na coordenação do projeto de hidráulica com outros projetos complementares da edificação.



Imagem associada para resolução da questão

(https://www.pien.pr.gov.br/storage/files/2018/08/ tomada-de-precos-n-007-2018-projeto-basico.pdf)



Esse tipo de desenho é denominado

  1. Aisométrico, e alonga as distâncias verticais em relação às horizontais.
  2. Baxonométrico, e alonga as distâncias verticais em relação às horizontais.
  3. Cperspectiva cavaleira, e alonga as distâncias verticais em relação às horizontais.
  4. Disométrico, e nele as distâncias nas direções vertical e dos eixos ortogonais das paredes podem ser medidas na mesma escala.
  5. Eperspectiva cavaleira, e nele as distâncias nas direções vertical e dos eixos ortogonais das paredes podem ser medidas na mesma escala.
Revelar gabarito e comentário

GabaritoD — isométrico, e nele as distâncias nas direções vertical e dos eixos ortogonais das paredes podem ser medidas na mesma escala.

Link permanente: /questoes/vu198104
