Questão de Arquitetura — Estruturas de Concreto — VUNESP 2024
ArquiteturaEstruturas de Concreto
- Código
- vu198114
- Banca
- VUNESP
- Órgão
- Pref Lins
- Ano
- 2024
- Cargo
- Arqt ( )

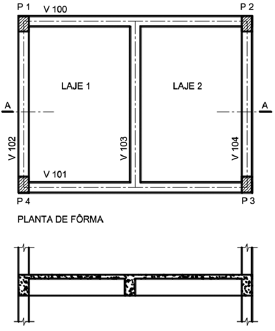

O desenho a seguir mostra um trecho da concepção estrutural de um pavimento no qual uma laje, apoiada em quatro pilares, divide-se em dois panos, Laje1 e Laje2, delimitados por vigas, identificadas como V100 a V104, com apoios em pilares identificados como P1 a P3. A laje apresenta espessura uniforme e recebe cargas distribuídas uniformemente. As paredes de vedação interna e externa estão posicionadas sobre as vigas indicadas no desenho. Nessas condições, pode-se afirmar que
- Aas vigas 102 e 104 são invertidas.
- Bas vigas 100 e 101 apresentam uma carga concentrada no meio do vão.
- Cas vigas 102, 103 e 104 apresentam uma carga concentrada no meio do vão.
- Dhá pilares posicionados em todos os encontros de viga, de modo a garantir o travamento perfeito da estrutura.
