Questão de Engenharia Civil — Vigas — VUNESP 2024

Engenharia CivilVigas
Código
vu202436
Banca
VUNESP
Órgão
DESENVOLVE SP
Ano
2024
Cargo
Eng ( )

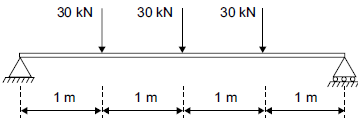

Considere o dimensionamento estrutural da viga simplesmente apoiada da figura a seguir submetida a três forças concentradas de 30 kN.

Imagem associada para resolução da questão

(Arquivo pessoal; imagem usada com autorização)



O momento fletor máximo que traciona as fibras inferiores da viga é:

  1. A15 kNm.
  2. B20 kNm.
  3. C30 kNm.
  4. D60 kNm.
  5. E90 kNm.
Revelar gabarito e comentário

GabaritoD — 60 kNm.

Link permanente: /questoes/vu202436
