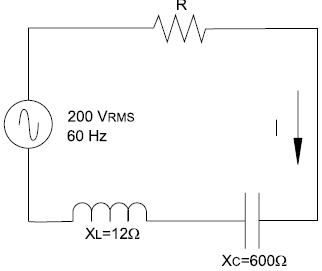

O circuito mostrado na figura a seguir, quando operando em 60 Hz, apresenta os valores indicados de reatância capacitiva XC e reatância indutiva XL. Com o mesmo circuito alimentado por uma fonte senoidal de 200 V, 300 Hz, determine o valor de R para que a corrente I seja igual a 2,0 A.
- AR = 66 Ω.
- BR = 80 Ω.
- CR = 100 Ω.
- DR = 144 Ω.
- ER = 200 Ω.
