Questão de Engenharia Elétrica — Análise de Potência em Corrente Alternada — VUNESP 2024

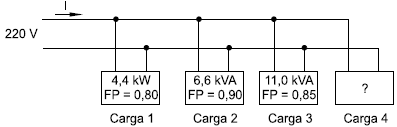

Uma instalação elétrica de corrente alternada alimentada por uma fonte monofásica de 220 V é composta por um conjunto de 4 cargas, conforme mostrado na figura a seguir. Sabendo que a corrente I tem valor de 150 A (RMS), e a potência ativa total do conjunto de cargas é de 27 610 W, a potência aparente e o fator de potência da Carga 4 têm, respectivamente, os seguintes valores:

1. AS = 7 920 VA; FP = 0,80.
2. BS = 9 900 VA; FP = 0,80.
3. CS = 9 900 VA; FP = 0,95.
4. DS = 11 000 VA; FP = 0,80.
5. ES = 11 000 VA; FP = 0,95.
