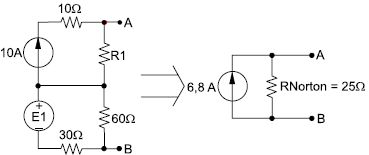

O circuito mostrado na figura a seguir exibe um arranjo de fontes e cargas e seu respectivo circuito equivalente de Norton: Determine os valores de E1 e R1, respectivamente, que tornam válido o circuito equivalente de Norton apresentado.
- AE1 = 120 V; R1 = 5 Ω.
- BE1 = 150 V; R1 = 10 Ω.
- CE1 = 120 V; R1 = 10 Ω.
- DE1 = 180 V; R1 = 5 Ω.
- EE1 = 90 V; R1 = 15 Ω.
