Questão de Engenharia Elétrica — Retificadores de Meia Onda e Onda Completa (Carga Resistiva) — VUNESP 2024

Engenharia ElétricaRetificadores de Meia Onda e Onda Completa (Carga Resistiva)
Código
vu202454
Banca
VUNESP
Órgão
UNICAMP
Ano
2024
Cargo
Prof AU ( )

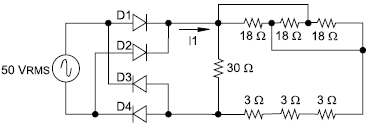

Observe o circuito apresentado na figura a seguir: Considere os diodos D1 a D4 ideais. O valor da corrente I1 que alimenta o arranjo de resistores é:Imagem associada para resolução da questão
  1. A5,0 A.
  2. B4,5 A.
  3. C4,1 A.
  4. D3,6 A.
  5. E2,2 A.
Revelar gabarito e comentário

GabaritoB — 4,5 A.
