Questão de Engenharia Elétrica — Álgebra Booleana e Circuitos Lógicos — VUNESP 2024

Engenharia ElétricaÁlgebra Booleana e Circuitos Lógicos
Código
vu202457
Banca
VUNESP
Órgão
UNICAMP
Ano
2024
Cargo
Prof AU ( )

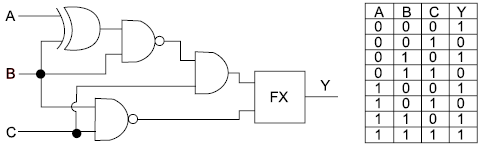

A figura a seguir mostra um circuito lógico e sua respectiva tabela-verdade: Para os dados de saída mostrados na tabela, a função FX corresponde a um bloco lógico do tipo:Imagem associada para resolução da questão
  1. AOU EXCLUSIVO
  2. BNÃO OU EXCLUSIVO
  3. CE
  4. DNÃO E
  5. EOU
Revelar gabarito e comentário

GabaritoA — OU EXCLUSIVO

Link permanente: /questoes/vu202457
