Questão de Engenharia Elétrica — Conversores Analógicos Digitais (AD) e Digitais Analógicos (DAC) — VUNESP 2024
Engenharia ElétricaConversores Analógicos Digitais (AD) e Digitais Analógicos (DAC)
- Código
- vu202462
- Banca
- VUNESP
- Órgão
- UNICAMP
- Ano
- 2024
- Cargo
- Prof AU ( )

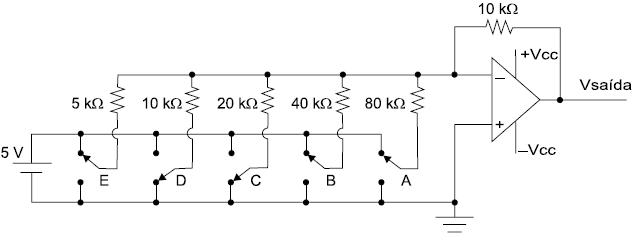

Considere o conversor D-A mostrado na figura a seguir, em que ±Vcc = ± 20 V: Para a configuração apresentada, com a palavra digital de entrada correspondente à seleção das chaves (0b10011), a tensão de saída do conversor D-A (Vsaída) é igual a:
- A6,875 V.
- B11,250 V.
- C11,875 V.
- D13,125 V.
- E19,375 V.
