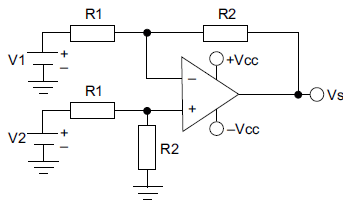

Um Técnico de Laboratório de Eletrônica montou o seguinte circuito baseado em um amplificador operacional ideal:
Considerando que V1 = 1 V, V2 = 0,5 V, R1 = 2 kΩ, R2 = 12 kΩ, Vcc = 12 V, é correto afirmar que
- Ao ganho desse circuito é de 7.
- Bo valor de Vs vai saturar em um valor próximo de – Vcc.
- Co valor de Vs vai saturar em um valor próximo de + Vcc.
- DVs = – 3 V.
- EVs = + 3 V.
