Questão de Engenharia Mecânica — Geral — VUNESP 2024

Engenharia MecânicaGeral
Código
vu202787
Banca
VUNESP
Órgão
UNICAMP
Ano
2024
Cargo
TAU ( )

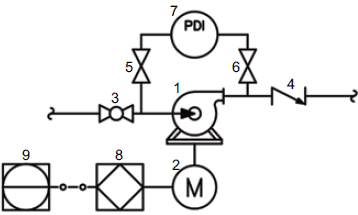

Considere o enunciado e o trecho retirado de um fluxograma de engenharia, a seguir, para responder à questão a seguir.



Fluxogramas de engenharia são muito importantes em projetos de sistemas mecânicos, sendo utilizados para representar, de forma esquemática, toda a instalação e seu funcionamento, o que facilita a compreensão para montagem e comissionamento uma vez que todas as interligações ficam facilmente visíveis.

Imagem associada para resolução da questão

Analisando o fluxograma, assinale a única alternativa que identifica corretamente todos os componentes (equipamentos, dispositivos e acessórios) indicados com os números do 1 ao 7.

  1. A1: bomba centrífuga, 2: motor elétrico, 3: válvula gaveta, 4: válvula de pé e crivo, 5 e 6: válvulas genéricas, 7: manômetro diferencial.
  2. B1: ventilador centrífugo, 2: motor pneumático, 3: válvula esfera, 4: válvula de retenção, 5 e 6: válvulas globo, 7: manômetro diferencial.
  3. C1: compressor centrífugo, 2: motor elétrico, 3: válvula solenoide, 4: válvula de retenção, 5 e 6: válvulas genéricas, 7: manômetro diferencial.
  4. D1: bomba centrífuga, 2: motor elétrico, 3: válvula globo, 4: válvula de retenção, 5 e 6: válvulas borboleta, 7: termômetro diferencial.
  5. E1: bomba centrífuga, 2: motor elétrico, 3: válvula esfera, 4: válvula de retenção, 5 e 6: válvulas genéricas, 7: manômetro diferencial.
Revelar gabarito e comentário

GabaritoE — 1: bomba centrífuga, 2: motor elétrico, 3: válvula esfera, 4: válvula de retenção, 5 e 6: válvulas genéricas, 7: manômetro diferencial.
