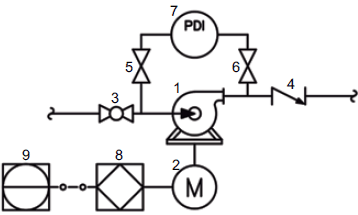

Considere o enunciado e o trecho retirado de um fluxograma de engenharia, a seguir, para responder à questão a seguir.
Fluxogramas de engenharia são muito importantes em projetos de sistemas mecânicos, sendo utilizados para representar, de forma esquemática, toda a instalação e seu funcionamento, o que facilita a compreensão para montagem e comissionamento uma vez que todas as interligações ficam facilmente visíveis.
Ao interpretar o trecho do fluxograma, o que se pode concluir a respeito dos componentes representados pelos números 8 e 9?
- AAmbos representam interfaces CLP (controlador lógico programável), sendo que o componente 8 está localizado no painel de controle, enquanto o componente 9 está instalado em campo.
- BO componente 8 representa um sistema supervisório localizado no painel de controle, e o componente 9 representa uma interface CLP (controlador lógico programável) instalada em campo.
- CO componente 8 representa uma interface CLP (controlador lógico programável) instalada em painel de controle, e o componente 9 representa um instrumento discreto instalado em campo.
- DO componente 8 representa uma interface CLP (controlador lógico programável) instalada em campo, e o componente 9 representa um sistema supervisório localizado no painel de controle.
- EAmbos representam um sistema supervisório, sendo que o componente 8 está instalado em campo, enquanto o componente 9 está localizado no painel de controle.
