Questão de Engenharia Mecânica — Geral — VUNESP 2024

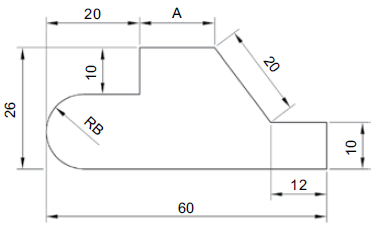

Em processos de usinagem, a interpretação de desenhos técnicos é indispensável e, em muitas circunstâncias, há a necessidade de identificar cotas que não estão representadas. Considere o desenho técnico representado na figura a seguir, e assinale a alternativa que indica os valores corretos das cotas A e B (raio) em milímetros, respectivamente. (Arquivo pessoal; imagem usada com autorização)

1. A12 e 8
2. B16 e 8
3. C16 e 16
4. D14 e 16
5. E15 e 8
