Questão de Engenharia Mecânica — Geral — VUNESP 2024
Engenharia MecânicaGeral
- Código
- vu202791
- Banca
- VUNESP
- Órgão
- UNICAMP
- Ano
- 2024
- Cargo
- TAU ( )

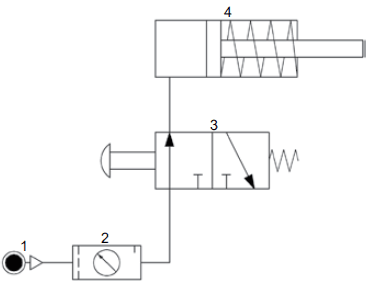

Analise o diagrama a seguir, e assinale a única alternativa que o descreve corretamente. (Arquivo pessoal; imagem usada com autorização)
- AAo acionar o botão da válvula de controle direcional de 3 vias e 3 posições normalmente fechada (3), o óleo hidráulico proveniente da fonte de pressão hidráulica (1) é direcionado à unidade de condicionamento (2) e encaminhado ao cilindro de simples ação e retorno por mola (4).
- BAo acionar o botão da válvula de controle direcional de 2 vias e 2 posições normalmente aberta (3), o ar comprimido proveniente da fonte de pressão pneumática (1) é direcionado à unidade de condicionamento (2) e encaminhado ao cilindro de dupla ação e retorno por mola (4).
- CAo acionar o botão da válvula de controle direcional de 2 vias e 3 posições normalmente fechada (3), o óleo hidráulico proveniente da fonte de pressão hidráulica (1) é direcionado à válvula de controle de fluxo (2) e encaminhado ao cilindro de simples ação e retorno por mola (4).
- DAo acionar o botão da válvula de controle direcional de 3 vias e 2 posições normalmente fechada (3), o ar comprimido proveniente da fonte de pressão pneumática (1) é direcionado à unidade de condicionamento (2) e encaminhado ao cilindro de simples ação e retorno por mola (4).
- EAo acionar o botão da válvula de controle direcional de 3 vias e 2 posições normalmente aberta (3), o ar comprimido proveniente da fonte de pressão pneumática (1) é direcionado à válvula de controle de fluxo (2) e encaminhado ao cilindro de simples ação e retorno por mola (4).
