Questão de Engenharia Mecânica — Geral — VUNESP 2024

Um torque (T) de 72 Nm é aplicado a um eixo com 34 mm de diâmetro, que será acoplado a uma polia utilizando união por chaveta DIN 6885.

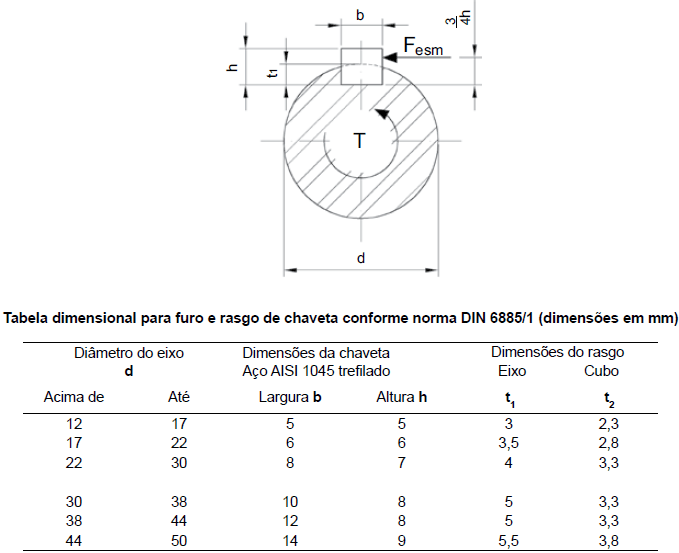

Considerando as dimensões representadas na figura, e a tabela a seguir, qual será o valor da força média de esmagamento (Fesm) aplicada à chaveta para permitir seu dimensionamento?

Dado: T = F ⋅ l

(Arquivo pessoal; imagens usadas com autorização)
