Questão de Legislação de Trânsito — Volume II - Sinalização Vertical de Advertência (Anexo II da Res. CONTRAN nº 973/2022) — VUNESP 2024

Sinalização Vertical de Advertência — Placas A-21d, A-21e e A-22 (Res. CONTRAN 973/2022)

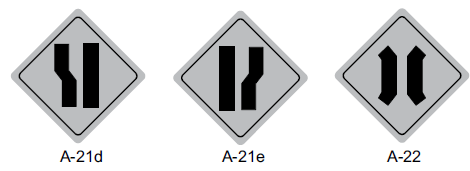

Gabarito: letra E. As três placas apresentadas na figura são, pela ordem: alargamento de pista à esquerda (A-21d), alargamento de pista à direita (A-21e) e ponte estreita (A-22), conforme o Anexo II da Resolução CONTRAN nº 973/2022, que aprova o Volume II do Manual Brasileiro de Sinalização de Trânsito. A alternativa correta é a única que identifica corretamente os três pictogramas, distinguindo o alargamento (que mostra a pista se expandindo) do estreitamento (que mostra a pista se contraindo) e da ponte estreita (que mostra a pista estreitando sobre um vão).

A sinalização vertical de advertência tem como função alertar os condutores sobre condições potencialmente perigosas, obstáculos ou restrições existentes na via. Essas placas possuem formato de losango, com fundo amarelo e símbolos pretos, e sua classificação é essencial para a segurança viária, pois antecipa situações que exigem atenção e redução de velocidade. A Resolução CONTRAN nº 973/2022, que substituiu a Resolução nº 180/2005, organiza essas placas em grupos, sendo o grupo A-21 relativo a estreitamentos e alargamentos de pista, e o grupo A-22 relativo à ponte estreita.

A distinção entre as placas de estreitamento e alargamento é um ponto clássico de confusão. A placa A-21b (estreitamento de pista à esquerda) mostra as duas linhas que representam a pista convergindo para o centro, indicando que a pista fica mais estreita. Já a placa A-21d (alargamento de pista à esquerda) mostra as linhas divergindo, indicando que a pista fica mais larga. A placa A-22 (ponte estreita) mostra a pista estreitando sobre um vão, representado por duas linhas verticais que simulam os pilares da ponte. A pegadinha da banca está em trocar o alargamento pelo estreitamento, pois os pictogramas são visualmente semelhantes, mas com a lógica invertida.

Para fixar: as placas de estreitamento (A-21a, A-21b, A-21c) mostram a pista se contraindo, enquanto as de alargamento (A-21d, A-21e) mostram a pista se expandindo. A placa de ponte estreita (A-22) é única, pois combina o estreitamento com a representação de uma ponte. A alternativa E é a única que acerta os três significados, sendo as demais compostas por combinações incorretas de placas que não correspondem à figura apresentada.

Alternativa A — ❌ Incorreta

Afirma que as placas são "saída lateral à esquerda", "saída lateral à direita" e "ponte móvel". As placas de saída lateral são as A-7a e A-7b, que mostram uma via que se desvia da pista principal, não um alargamento. A placa de ponte móvel é a A-23, que mostra uma ponte com um vão que se abre, diferente da ponte estreita (A-22). A figura apresenta alargamentos de pista, não saídas laterais.

Alternativa B — ❌ Incorreta

Afirma que as placas são "pista com acostamento à esquerda", "pista com acostamento à direita" e "pista sem acostamento". Essas placas não existem no Anexo II da Resolução 973/2022 como placas de advertência padrão. O acostamento é indicado por outras sinalizações, não por essas placas. A figura mostra claramente o alargamento da pista, não a presença ou ausência de acostamento.

Alternativa C — ❌ Incorreta

Afirma que as placas são "início de mão dupla à esquerda", "início de mão dupla à direita" e "estreitamento ao centro". As placas de mão dupla são a A-25 (mão dupla adiante) e A-26b (sentido duplo), que mostram setas em direções opostas, não um alargamento da pista. A placa de estreitamento ao centro é a A-21a, que mostra as linhas convergindo para o centro, diferente do alargamento mostrado na figura.

Alternativa D — ❌ Incorreta

Afirma que as placas são "estreitamento de pista à esquerda", "estreitamento de pista à direita" e "estreitamento ao centro". Esta é a pegadinha mais comum: trocar o alargamento pelo estreitamento. As placas A-21b e A-21c mostram a pista se contraindo, enquanto a figura mostra a pista se expandindo (alargamento). A placa A-21a mostra o estreitamento ao centro, que também não corresponde à terceira placa da figura, que é a ponte estreita (A-22).

Alternativa E — ✅ Correta ⟵ GABARITO

Identifica corretamente as três placas: alargamento de pista à esquerda (A-21d), alargamento de pista à direita (A-21e) e ponte estreita (A-22). As placas A-21d e A-21e mostram a pista se alargando para o lado indicado, enquanto a placa A-22 mostra a pista estreitando sobre uma ponte, representada pelos pilares. Esta é a única alternativa que acerta os três significados, demonstrando o conhecimento correto da sinalização de advertência.

Gabarito: letra E
